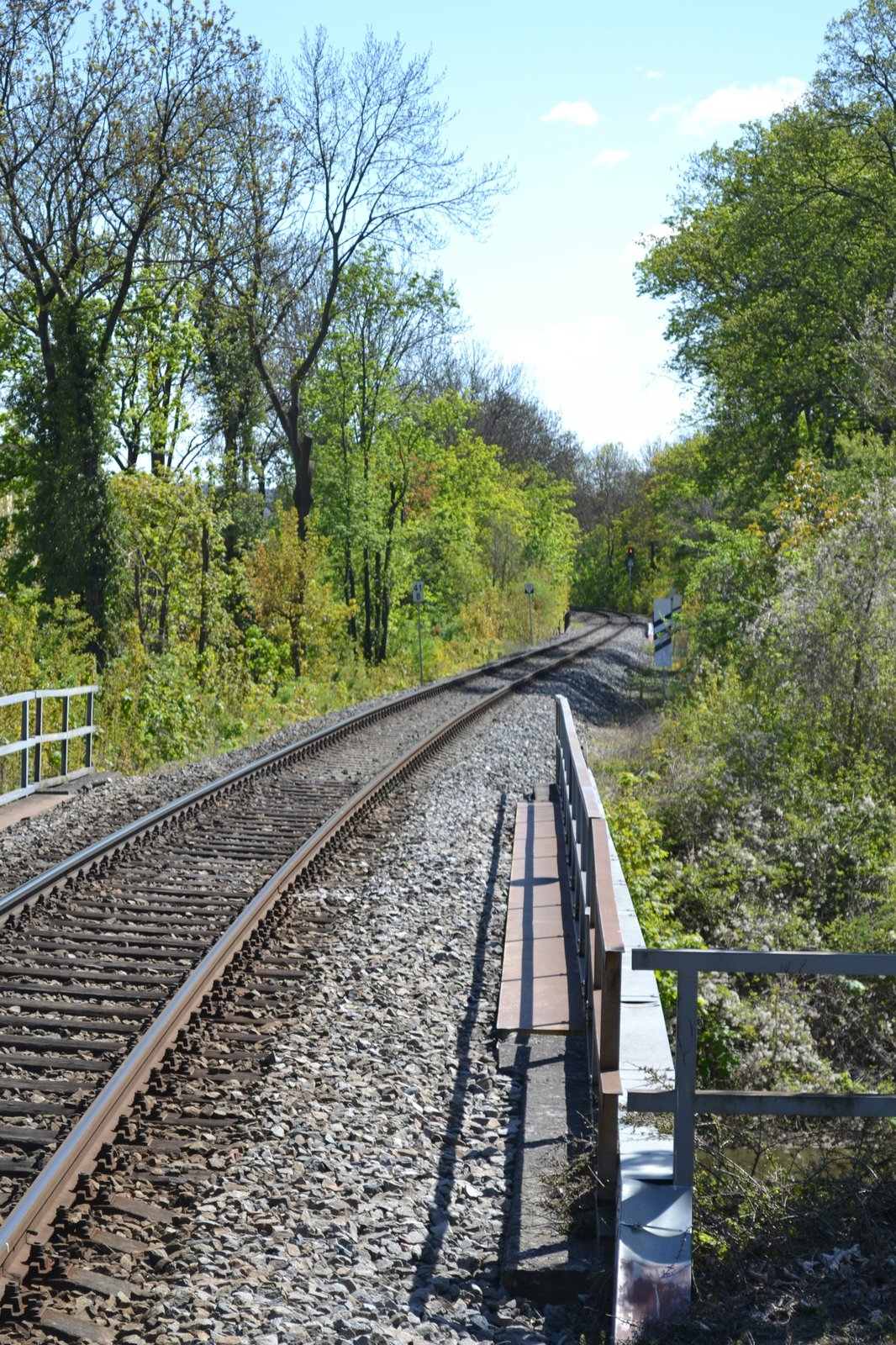

La sopraelevazione ferroviaria è la ragione per cui, in curva, la rotaia esterna è più alta dell’interna. Non è un dettaglio estetico: è il modo in cui il binario “inclina” il treno per opporsi alla forza centrifuga, come un ciclista che si piega in curva. Il problema è che non si può compensare tutto per tutti i treni: da questo compromesso nascono due grandezze che governano la geometria del tracciato — la sopraelevazione di equilibrio e l’insufficienza di sopraelevazione.
La sopraelevazione di equilibrio
Immaginiamo un treno che percorre una curva a velocità costante. Su di esso agiscono il peso (verticale) e la forza centrifuga (orizzontale, verso l’esterno). Rialzando la rotaia esterna di una quantità E, il piano del binario si inclina e la risultante delle due forze può diventare perpendicolare al piano: in quella condizione il passeggero non avverte spinte laterali e le due rotaie sono caricate in egual misura. È la sopraelevazione di equilibrio, e per lo scartamento normale (1435 mm) vale:
E = 11,82 · V² / R (E in mm, V in km/h, R in metri)
La costante 11,82 non è arbitraria: racchiude l’accelerazione di gravità (g = 9,81 m/s²), la distanza tra gli assi delle rotaie (circa 1500 mm) e la conversione delle unità da m/s a km/h. Il messaggio della formula è chiaro: l’equilibrio dipende dal quadrato della velocità e dall’inverso del raggio. Curve strette e velocità elevate chiedono sopraelevazioni enormi — spesso impossibili.
Perché non si può compensare tutto
La sopraelevazione ha un tetto pratico: se un treno lento (o fermo) sta su una curva molto rialzata, il carico si sposta tutto sulla rotaia interna e i passeggeri “cadono” verso il centro. Per questo le norme fissano una sopraelevazione massima attorno ai 150–160 mm sulle linee ordinarie e ad alta velocità. Ma una curva è percorsa da treni diversi a velocità diverse: un merci a 90 km/h e un intercity a 160 km/h non possono avere entrambi l’equilibrio. La sopraelevazione reale è quindi un compromesso, tarato su una velocità intermedia.
Chi va più forte dell’equilibrio “sente” una quota di forza centrifuga non compensata: è l’insufficienza di sopraelevazione (D, cant deficiency). Vale la relazione fondamentale E_eq = E + D, dove E_eq è la sopraelevazione di equilibrio, E quella effettivamente realizzata e D la parte mancante, che il viaggiatore percepisce come accelerazione trasversale. Chi invece va più piano ha un eccesso di sopraelevazione (D negativo): tipico dei treni merci sulle linee miste.
Un’insufficienza di circa 153 mm corrisponde a un’accelerazione trasversale non compensata di circa 1,0 m/s²: è il limite di comfort e sicurezza attorno a cui ruotano le norme.
I limiti della norma EN 13803
La EN 13803 — la norma europea per il progetto geometrico dei tracciati — fissa i valori ammissibili. La sopraelevazione applicata si mantiene tipicamente entro 160 mm (con valori inferiori in presenza di deviatoi o vincoli particolari). L’insufficienza di sopraelevazione ha limiti raccomandati attorno ai 130 mm, con valori eccezionali fino a circa 150–153 mm per il materiale ordinario; i treni ad assetto variabile (pendolini), che inclinano la cassa, possono spingersi ben oltre. L’eccesso di sopraelevazione è di norma contenuto entro circa 110 mm per non penalizzare i treni lenti.
Un esempio numerico
Curva di raggio R = 1000 m percorsa a V = 160 km/h. La sopraelevazione di equilibrio è E_eq = 11,82 · 160² / 1000 = 11,82 · 25.600 / 1000 ≈ 303 mm: irrealizzabile, ben oltre il tetto dei 160 mm. Realizzando la sopraelevazione massima E = 160 mm, l’insufficienza risulta D = 303 − 160 = 143 mm, entro il limite eccezionale. Se il raggio salisse a 2000 m, l’equilibrio scenderebbe a circa 236 mm e l’insufficienza a soli 76 mm: ecco perché le linee veloci pretendono raggi ampi.
Un dato da rilevare con precisione

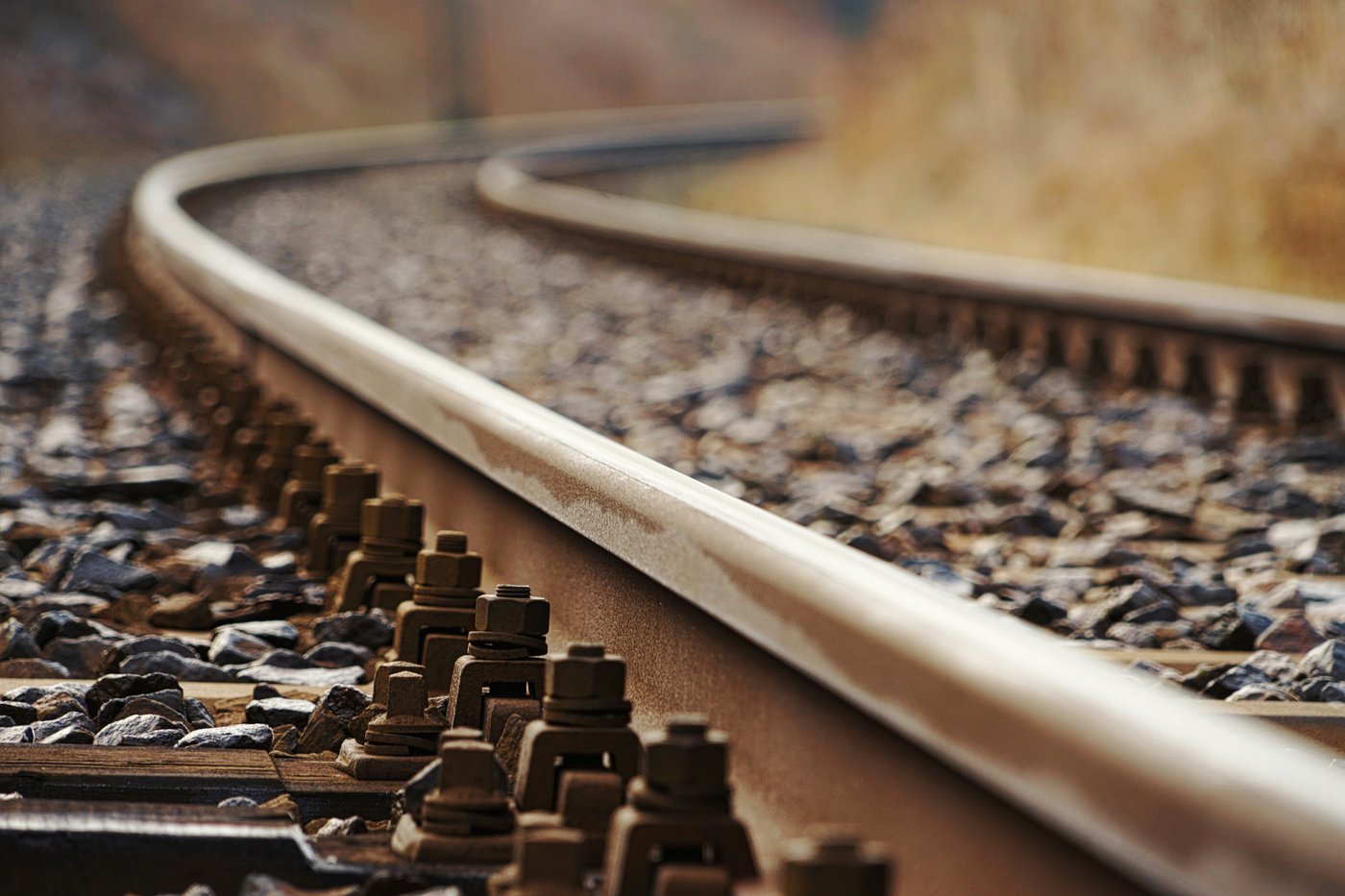

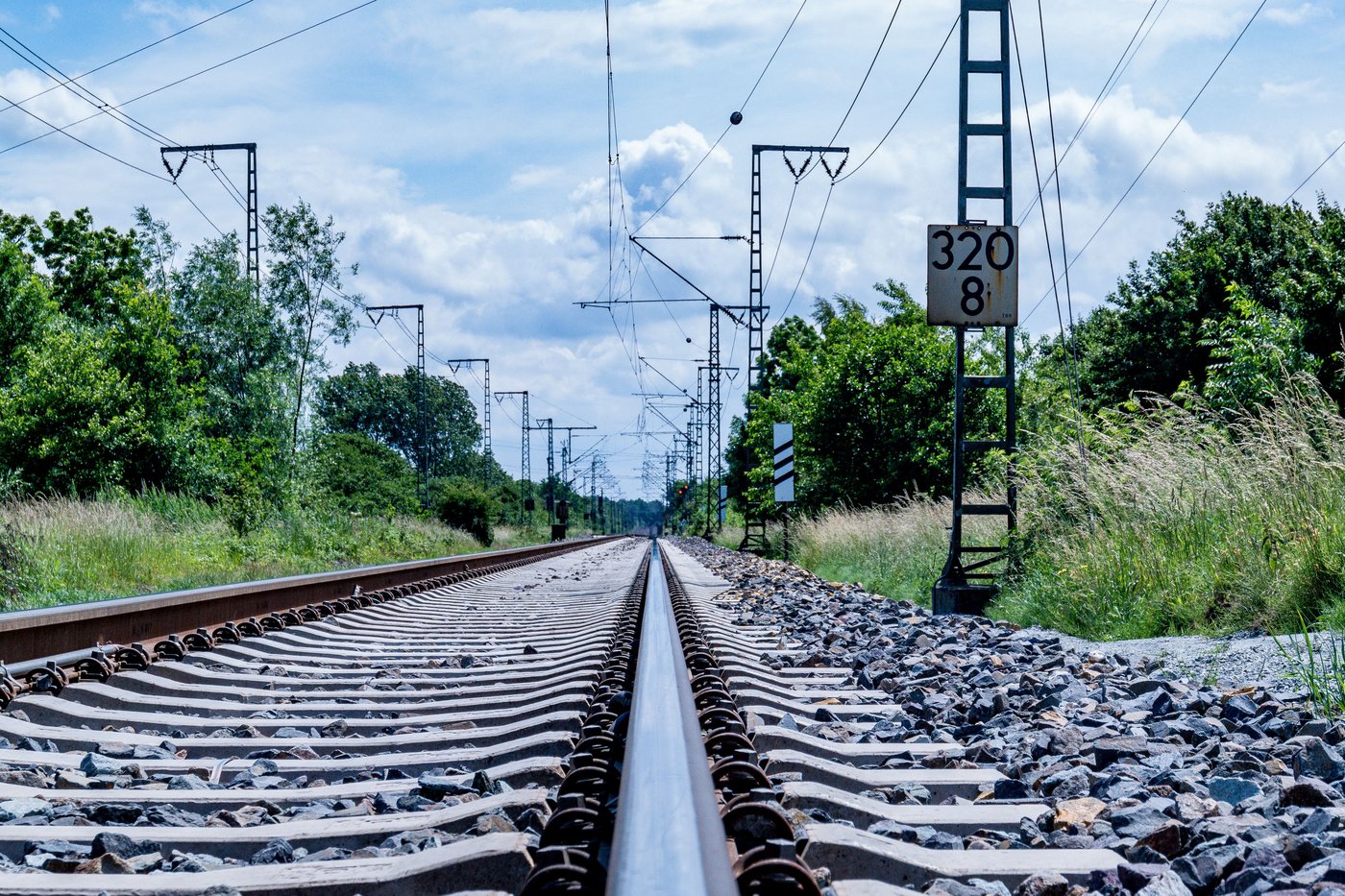

Sopraelevazione, raggio e velocità sono legati da un’equazione che non ammette approssimazioni: pochi millimetri di sopraelevazione fuori tolleranza, o un raggio rilevato male, spostano l’accelerazione percepita e i limiti di velocità ammessi. Per questo la geometria della curva — sopraelevazione, andamento del raccordo, sviluppo della clotoide — è tra le grandezze che il rilievo di binario deve restituire con maggiore accuratezza.
